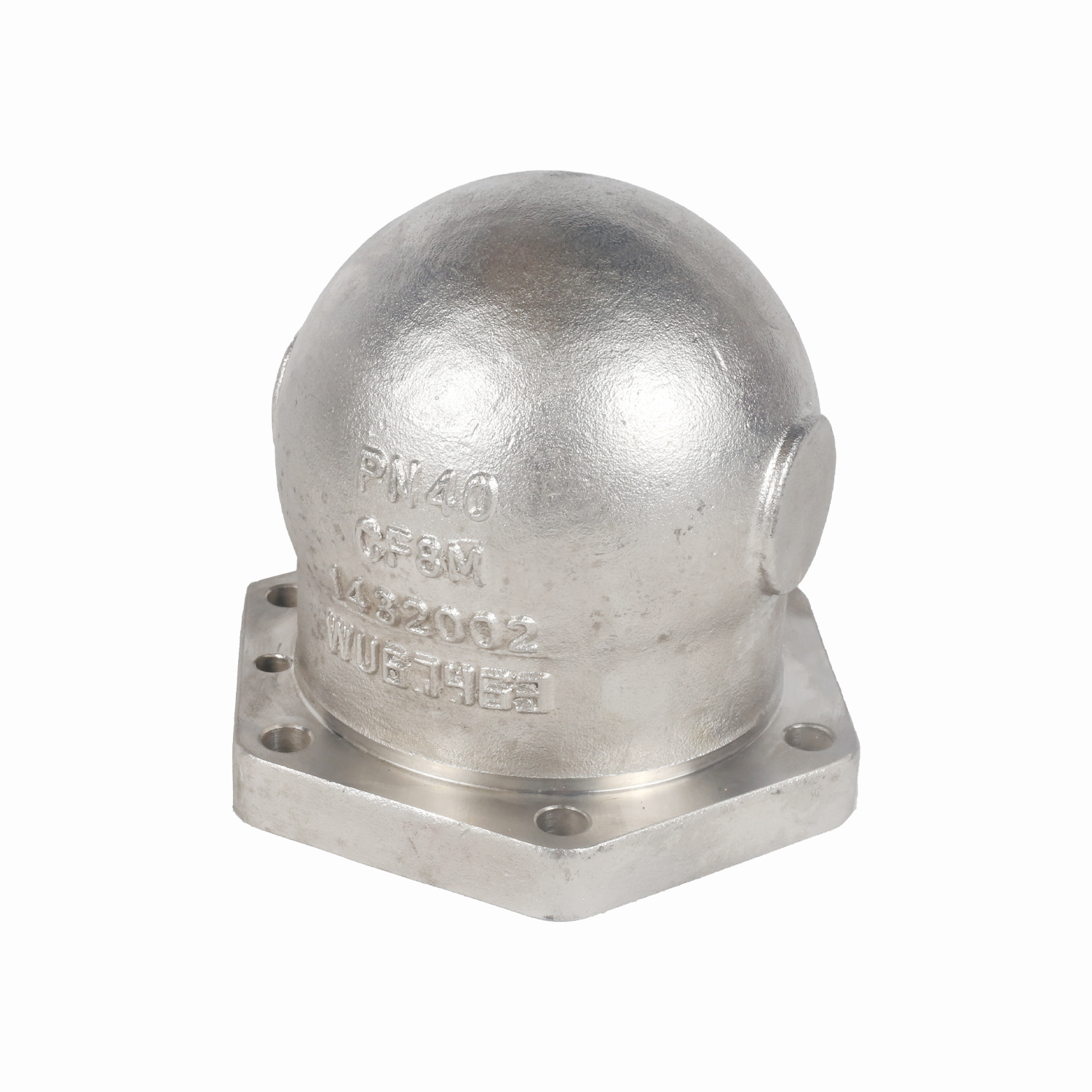

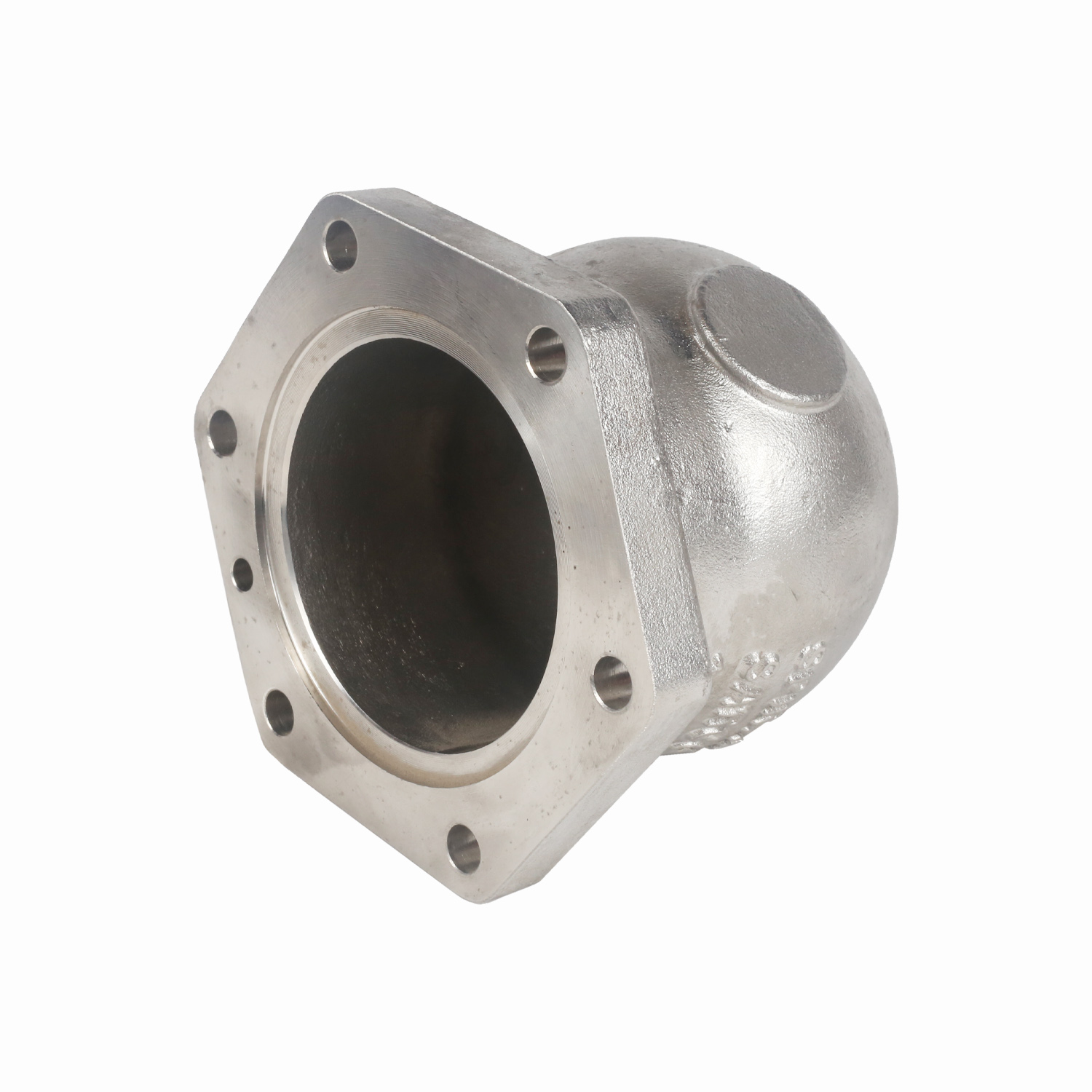

Сферический корпус клапана из нержавеющей стали, изготовленный методом прецизионного литья (с восьмиугольными фланцевыми торцами)
Стандартно — нержавеющая сталь CF8M/316/1.4408, возможно изготовление из марок 304/316L и других по требованию. Соответствует стандарту ASTM A351. Устойчив к коррозии, высоким температурам и ударным нагрузкам.Цельнолитой сферический корпус с восьмиугольными фланцевыми торцами, оснащён 8 стандартными монтажными резьбовыми отверстиями.
Описание
маркер
I.Основные параметры
Материал: Стандартно — нержавеющая сталь CF8M/316/1.4408, возможно изготовление из марок 304/316L и других по требованию. Соответствует стандарту ASTM A351. Устойчив к коррозии, высоким температурам и ударным нагрузкам.
Конструкция: Цельнолитой сферический корпус с восьмиугольными фланцевыми торцами, оснащён 8 стандартными монтажными резьбовыми отверстиями.
Технология: Литьё по выплавляемым моделям с этилсиликатным связующим + чистовая механическая обработка на станках с ЧПУ. Отсутствие раковин и газовых пор, высокая точность.
Давление: Стандартное PN16/Class150, возможно изготовление под более высокое давление по спецзаказу.
Совместимость: Совместим с ручными, пневматическими и электрическими приводами, подходит для различных типов промышленной трубопроводной арматуры.
II.Основные преимущества
Долговечный материал, устойчивый к коррозии и усталостным нагрузкам, обеспечивающий длительный срок службы.
Высокая прочность и несущая способность благодаря цельнолитой конструкции, устойчивость к деформации и ударным нагрузкам.
Точное уплотнение, исключающее утечку среды.
Высокая универсальность: совместимость с оборудованием основных производителей, удобная замена и обслуживание.
Высокое качество изготовления: полный контроль на всех этапах производства, возможность предоставления различных протоколов испытаний.
III. Области применения и дополнительная информация
Широко применяется в нефтехимической промышленности, системах водоснабжения и водоотведения и других отраслях в качестве основного несущего компонента шаровых кранов и обратных клапанов. Подходит для применений с высокими требованиями к герметичности и коррозионной стойкости. Изделие поставляется в виде полуфабриката (заготовки клапана). Возможно изготовление нестандартных материалов, диаметров и т.д. Поддерживаются различные виды поверхностной обработки. Подходит для санитарно-гигиенических применений.
