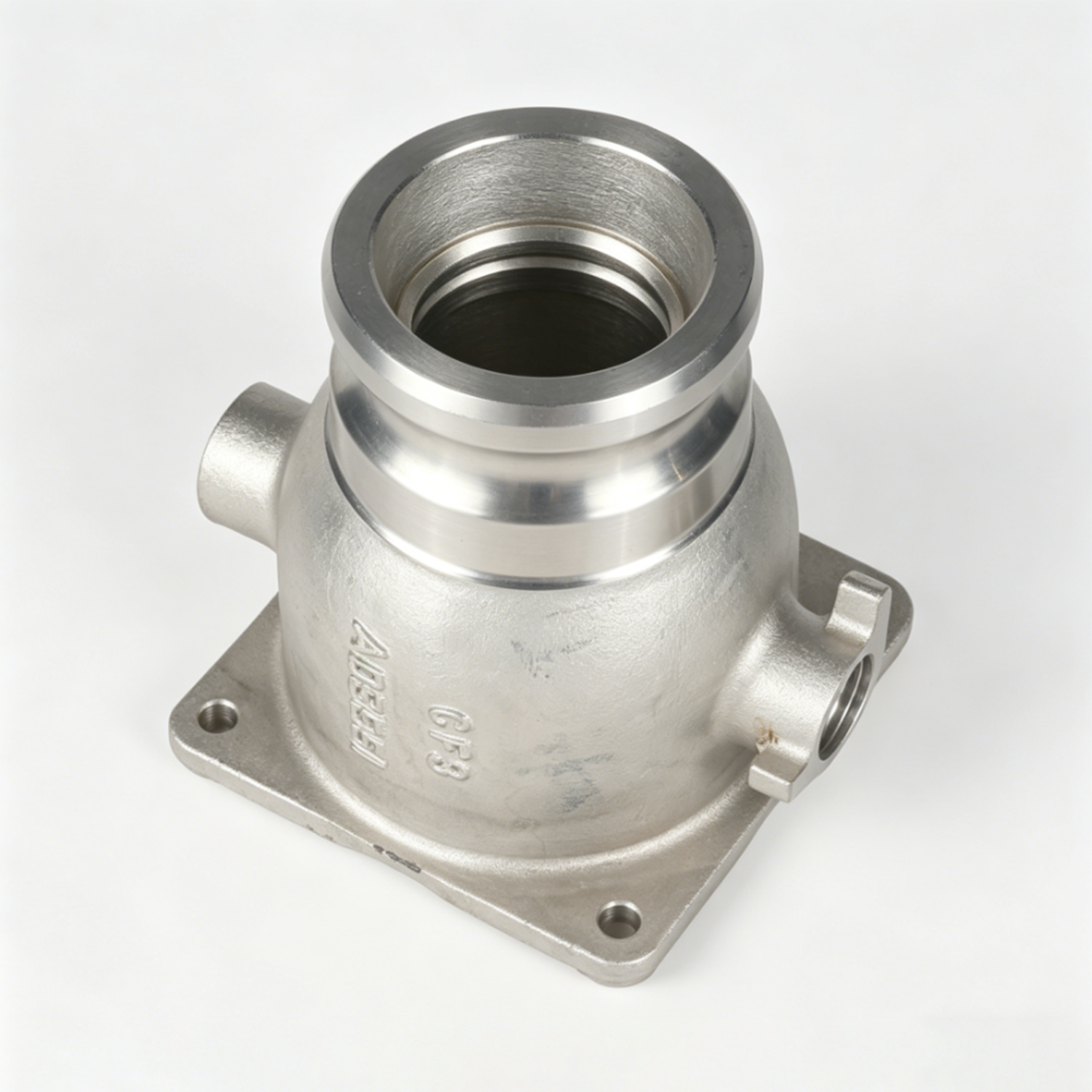

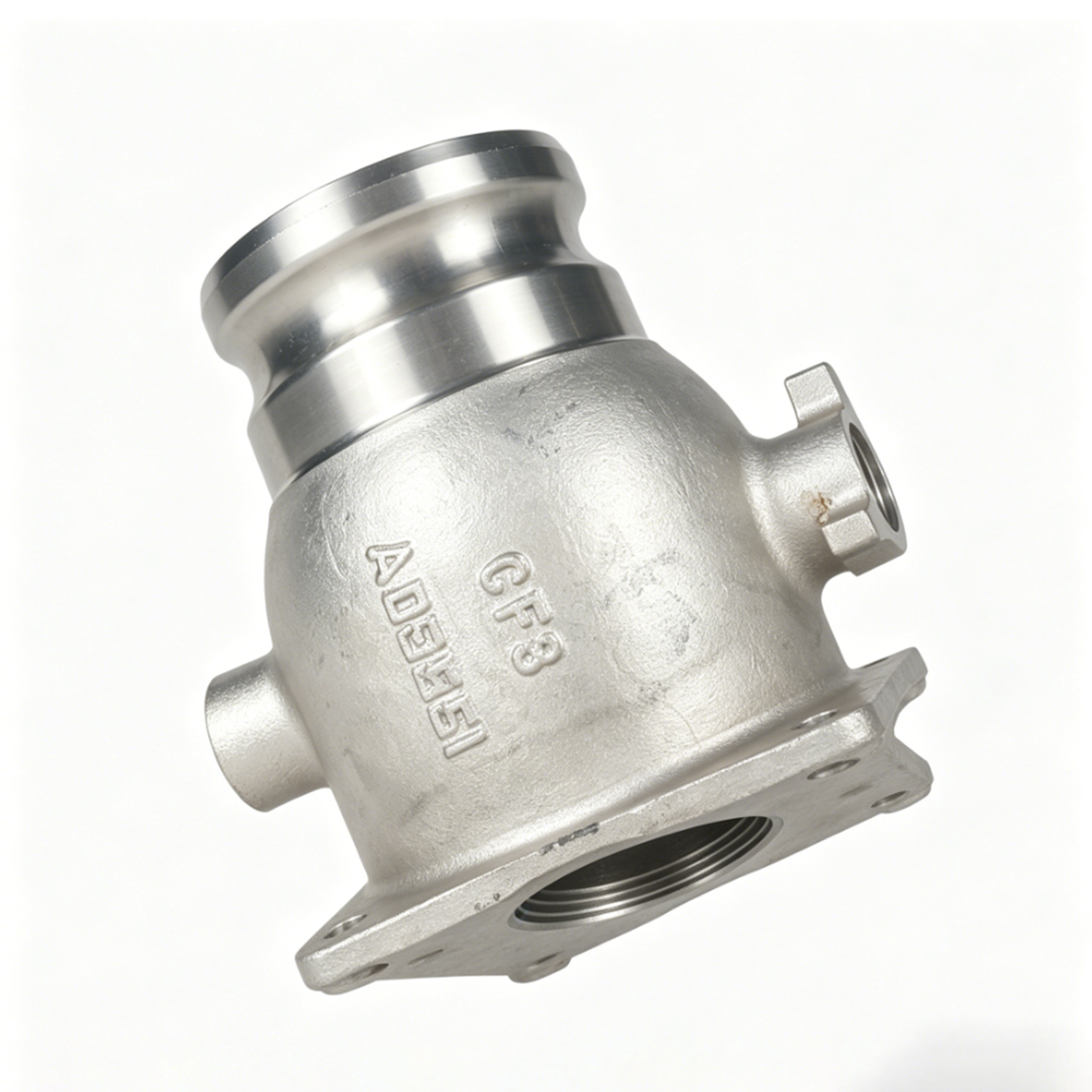

Корпус быстроразъёмного муфтового соединения с квадратным фланцем из нержавеющей стали CF8 (с отверстием для измерения давления)
Материал: CF8 (нержавеющая сталь 304), соответствует стандарту ASTM A351, устойчив к температурам от -196 ℃ до 800 ℃; доступны варианты исполнения из стали 316/2205;Технология: литье по золь-гелевой технологии + точная обработка на станках ЧПУ, без раковин и пор. Имеется гравировка марки CF8 и номера партии, предоставляются протоколы лабораторных испытаний;Стандартные параметры: основное присоединение DN25~DN100, боковое резьбовое отверстие NPT1/4″~1″, номинальное давление PN16/25, возможно изготовление на заказ.
Описание
маркер
Основные технические параметры
Материал: CF8 (нержавеющая сталь 304), соответствует стандарту ASTM A351, устойчив к температурам от -196 ℃ до 800 ℃; доступны варианты исполнения из стали 316/2205;Технология: литье по золь-гелевой технологии + точная обработка на станках ЧПУ, без раковин и пор. Имеется гравировка марки CF8 и номера партии, предоставляются протоколы лабораторных испытаний;Стандартные параметры: основное присоединение DN25~DN100, боковое резьбовое отверстие NPT1/4"~1", номинальное давление PN16/25, возможно изготовление на заказ.
Основные преимущества
Квадратный фланец с четырьмя отверстиями обеспечивает устойчивость и вибростойкость; основное соединение по системе Cam&Groove позволяет быстро монтировать и обслуживать оборудование; встроенный боковой порт для измерения давления и сброса загрязнений обеспечивает интеграцию функций; высокоточное уплотнение гарантирует нулевую утечку; выгодная стоимость, подходит для большинства режимов без сильной коррозии, возможно точное копирование по образцу или чертежу.
Область применения
Широко используется в нефтехимической, пищевой, фармацевтической и других отраслях. Выполняет функцию основного соединения входа и выхода потокового оборудования, подходит для насосных установок, резервуарных парков и др. Удовлетворяет потребностям быстрого подключения, измерения давления и технического обслуживания. Возможна комплексная закупка сопутствующих комплектующих в одном месте.
