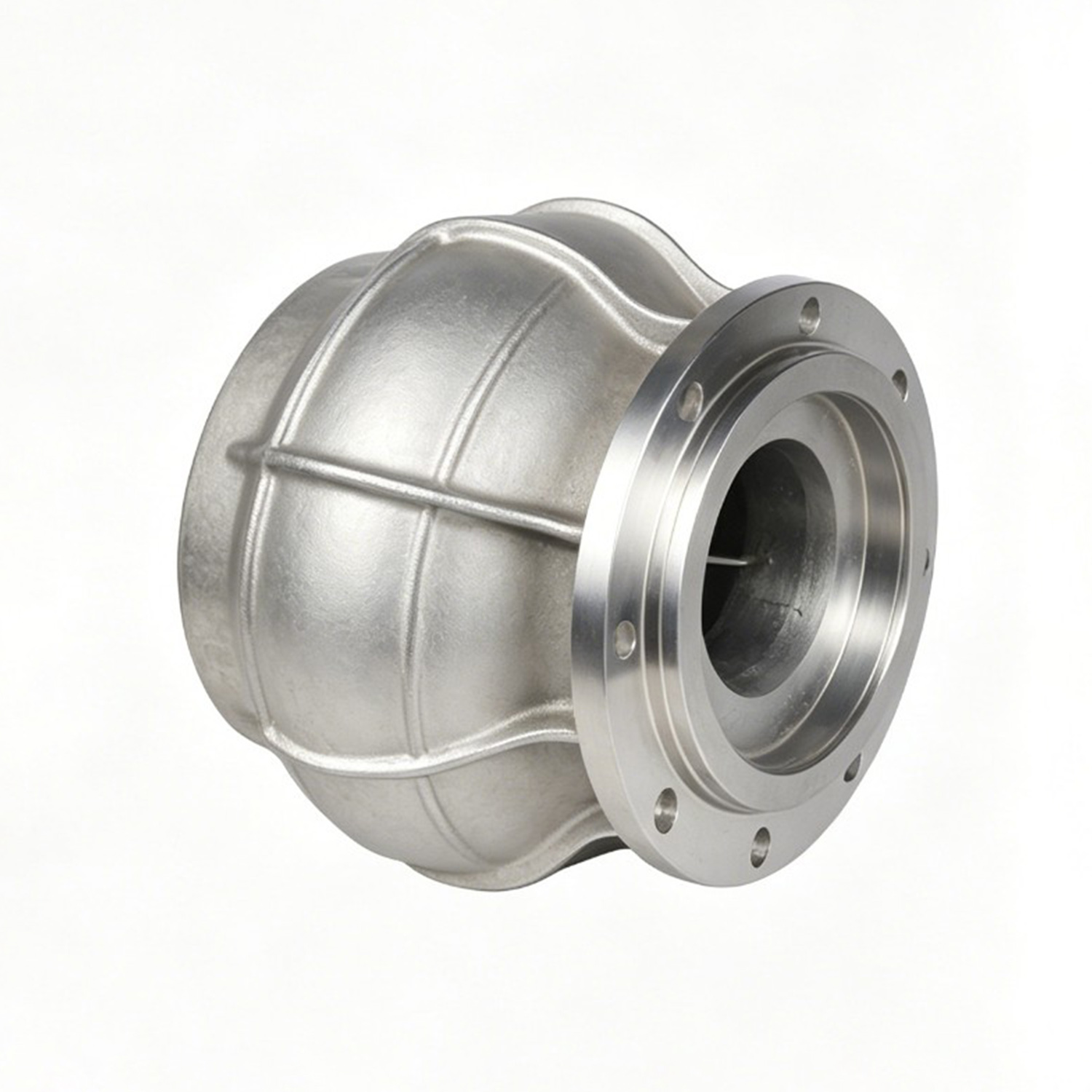

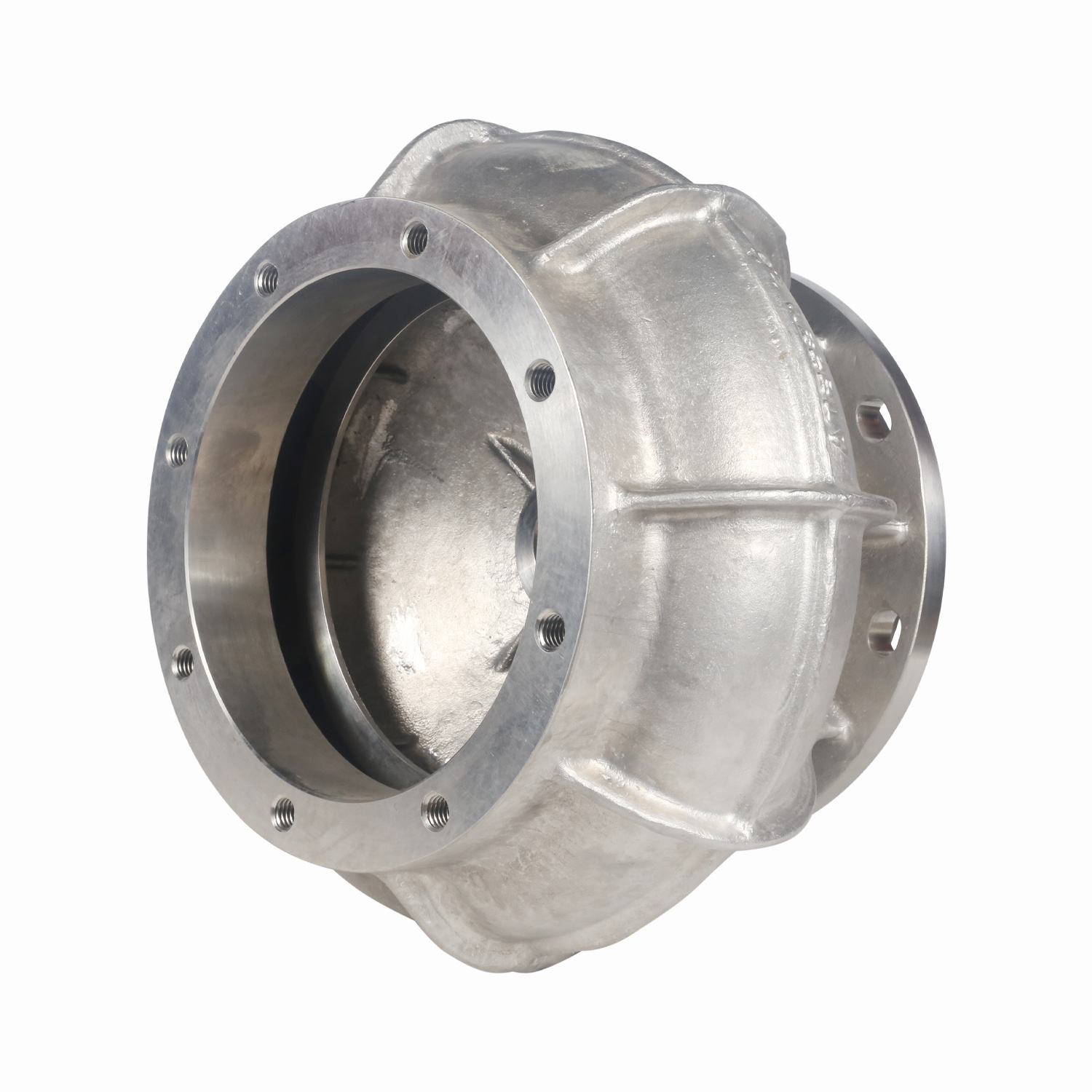

Фланцевый корпус насоса / корпус клапана из нержавеющей стали, изготовленный методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали по требованию.Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.Верхняя часть со стандартным фланцем (6 монтажных отверстий), основной корпус тыквенной формы с рёбрами жёсткости, адаптирован под PN10/PN16.
Описание
маркер
I.Основные параметры
Материал: Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали по требованию.
Технология: Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.
Конструкция: Верхняя часть со стандартным фланцем (6 монтажных отверстий), основной корпус тыквенной формы с рёбрами жёсткости, адаптирован под PN10/PN16.
Поверхность: Фланцевые поверхности обработаны на станках с ЧПУ. По требованию возможна полировка, пассивация, пескоструйная обработка.
Совместимость: Поддерживается изготовление по чертежам заказчика. Комплектующие для насосов, клапанов, гидравлического оборудования. Возможна замена оригинальных заводских деталей.
II.Основные преимущества
Устойчивость к кислотам, щелочам и коррозии, подходит для агрессивных сред.
Цельнолитая конструкция с рёбрами жёсткости — высокая несущая способность, длительный срок службы и низкие затраты на обслуживание.
Фланцевое соединение обеспечивает удобный монтаж и совместимость со стандартными трубопроводами.
Прецизионное литьё обеспечивает точность размеров и высокую взаимозаменяемость, возможна прямая замена оригинальных заводских деталей.
III. Области применения
Широко применяется в химической промышленности, системах водоснабжения и водоотведения, пищевой и фармацевтической промышленности в качестве ключевого компонента корпусов насосов и клапанов. Подходит для центробежных насосов, химических насосов и другого оборудования. Удовлетворяет требованиям работы под высоким давлением и в условиях повышенной коррозионной стойкости.
связаться с нами
Сопутствующие популярные продукты
Двухкамерный фланцевый соединительный корпус для насосов и клапанов из нержавеющей стали (прецизионная литая деталь)
Материал: нержавеющая сталь ASTM A351 CF8 (304) / CF8M (316), возможно изготовление из дуплексной стали 2205/2507 на заказ;Технология: литье по золь-гелевой технологии + прецизионная обработка на станках ЧПУ, без раковин и пор, соответствует стандарту ASTM A351;Стандартные параметры: PN16/25, внутреннерезьбовые отверстия DN25~DN80, тип соединения – внутренняя резьба + фланец. Рабочая температура для CF8M: от -29 ℃ до 550 ℃. Возможно нестандартное изготовление, предоставляются протоколы испытаний.
Крышка насоса / торцевая крышка / фланцевая крышка из нержавеющей стали, изготовленная методом
Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали и других материалов по требованию. прецизионное литьё по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор. Устойчив к воздействию кислот, щелочей, коррозии, обладает высокой прочностью.
Корпус быстроразъёмного муфтового соединения с квадратным фланцем из нержавеющей стали CF8 (с отверстием для измерения давления)
Материал: CF8 (нержавеющая сталь 304), соответствует стандарту ASTM A351, устойчив к температурам от -196 ℃ до 800 ℃; доступны варианты исполнения из стали 316/2205;Технология: литье по золь-гелевой технологии + точная обработка на станках ЧПУ, без раковин и пор. Имеется гравировка марки CF8 и номера партии, предоставляются протоколы лабораторных испытаний;Стандартные параметры: основное присоединение DN25~DN100, боковое резьбовое отверстие NPT1/4″~1″, номинальное давление PN16/25, возможно изготовление на заказ.
Фланцевая втулка из дуплексной нержавеющей стали 2205 (прецизионная литая деталь для клапанов и насосов)
Дуплексная нержавеющая сталь 2205 (ASTM A890 Grade 4A), аустенитно-ферритная структура, обеспечивает коррозионную стойкость и ударную вязкость.Литьё по выплавляемым моделям с использованием этилсиликатного связующего (силикатный процесс/золь-гель) + чистовая механическая обработка на станках с ЧПУ. Соответствует стандарту ASTM A890. Изделия имеют маркировку с указанием материала и номера плавки (прослеживаемость), сопровождаются протоколами испытаний.
Рабочее колесо центробежного насоса / закрытое рабочее колесо из нержавеющей стали, изготовленное методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из дуплексной стали 2205, сплава Хастеллой и других материалов по требованию.Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор. Устойчивость к коррозии и кавитации.Закрытое рабочее колесо с передним и задним дисками и интегрированными лопатками. Центральное высокоточное отверстие для вала и ступица. Лопатки оптимизированы методами гидродинамики.
Сферический корпус клапана из нержавеющей стали, изготовленный методом прецизионного литья (с восьмиугольными фланцевыми торцами)
Стандартно — нержавеющая сталь CF8M/316/1.4408, возможно изготовление из марок 304/316L и других по требованию. Соответствует стандарту ASTM A351. Устойчив к коррозии, высоким температурам и ударным нагрузкам.Цельнолитой сферический корпус с восьмиугольными фланцевыми торцами, оснащён 8 стандартными монтажными резьбовыми отверстиями.
Соединительный фланец / опора штока (кронштейн привода) для клапанов из нержавеющей стали
Стандартно — нержавеющая сталь CF8M/316/1.4408, возможно изготовление из 304/316L и других марок по требованию. Соответствует стандарту ASTM A351. Устойчив к коррозии, высоким температурам и ударным нагрузкам.Двухфланцевая цельнолитая деталь с ограничителем положения штока.
Фланцевый корпус Y-образного / углового клапана из нержавеющей стали (прецизионное литье)
Данное изделие представляет собой фланцевый корпус клапана, изготовленный методом прецизионного литья из нержавеющей стали 304/316L. Является основным несущим компонентом арматуры, подходит для работы при средних и высоких давлениях, в коррозионных средах, применяется в различных отраслях для транспортировки разнообразных сред.
Многоканальный корпус насоса / корпус седла клапана из нержавеющей стали, изготовленный методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали, сплава Хастеллой по требованию.Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.Шестифланцевое монтажное основание с отверстиями, два магистральных канала большого диаметра + один резьбовой канал для измерения давления / выпуска воздуха, с рёбрами жёсткости и монтажными опорами.
Корпус шиберного (ножевого) затвора из нержавеющей стали (материал 316)
1.4408 (прецизионная литая деталь из нержавеющей стали 316 / CF8M по американским стандартам), устойчив к коррозии, ударным нагрузкам и высоким температурам, подходит для работы в тяжелых условиях.DN100 (4 дюйма), совместим с классами давления PN10/PN16/Class150.На корпусе отлит обозначение SEAT SIDE, указывающее правильное направление монтажа.
Фланцевый корпус трехходового клапана из нержавеющей стали (нестандартное исполнение с прецизионной обработкой)
Нержавеющая сталь 304/316L, ковка или прецизионное литьё, высокое содержание хрома и никеля, предел прочности при растяжении ≥520 МПа, диапазон рабочих температур от −196°C до +450°C.Прецизионная обработка на 5-осевых станках с ЧПУ, размерная точность ±0,01 мм, шероховатость поверхности Ra ≤1,6 мкм.Стандартное PN1,6–PN4,0 МПа, возможно изготовление нестандартных исполнений по спецзаказу.
Тарёлка клапана / сердечник обратного клапана из нержавеющей стали (материалы CF8M / CF3M)
Материал: нержавеющая сталь ASTM A351 CF8 (304) / CF8M (316), возможно изготовление из дуплексной стали 2205 на заказ; Технология: точное литье по золь-гелевой технологии, без раковин и пор. Имеется гравировка марки материала и номера плавки, предоставляются протоколы испытаний; Стандартные параметры: PN16/25, DN50~DN300, твердое уплотнение. Рабочая температура CF8M: от -29 ℃ до 550 ℃. Возможно нестандартное изготовление на заказ.
Ступица рабочего колеса корпус муфты трансмиссионная ступица для насосов из нержавеющей стали, изготовленные методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из алюминиевого сплава, углеродистой стали, дуплексной стали по требованию. Технология: Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.
Внутренний клапан (тарёлка) подъёмного двухдискового обратного клапана из нержавеющей стали CF8M (прецизионная литая деталь)
CF8M (нержавеющая сталь 316), соответствует стандарту ASTM A351. Содержит молибден, имеет высокую коррозионную стойкость. Рабочая температура: от -29 ℃ до 550 ℃, монолитное точное литье по золь-гелевой технологии, без раковин и пор,PN16/25, DN50–DN300, твердое уплотнение. Возможно изготовление нестандартных размеров и индивидуальных материалов;Изделие имеет маркировку материала и номера плавки, возможно предоставление протоколов испытаний.
Дугообразная фильтрующая решётка (сетка) из нержавеющей стали (прецизионная литая деталь)
Материал: нержавеющая сталь ASTM A351 CF8 (304) / CF8M (316), возможно изготовление из дуплексной стали 2205 на заказ;Технология: точное литье по золь-гелевой технологии, монолитная арочная сетчатая конструкция без раковин и сварных швов, соответствует стандарту ASTM A351;Стандартные параметры: размер ячейки сетки 10×10~20×20 мм, подходит для DN50~DN300, PN16/25. Рабочая температура для CF8M: от -29 ℃ до 550 ℃. Возможно изготовление нестандартных размеров.
Корпус трёхходового клапана из нержавеющей стали (конструкция типа «четыре хода» с рёбрами жёсткости)
Стандартно — нержавеющая сталь CF8M/316/1.4408, возможно изготовление из марок 304/316L и других по требованию. Соответствует стандарту ASTM A351. Устойчив к коррозии, высоким температурам и ударным нагрузкам.
