Продукция

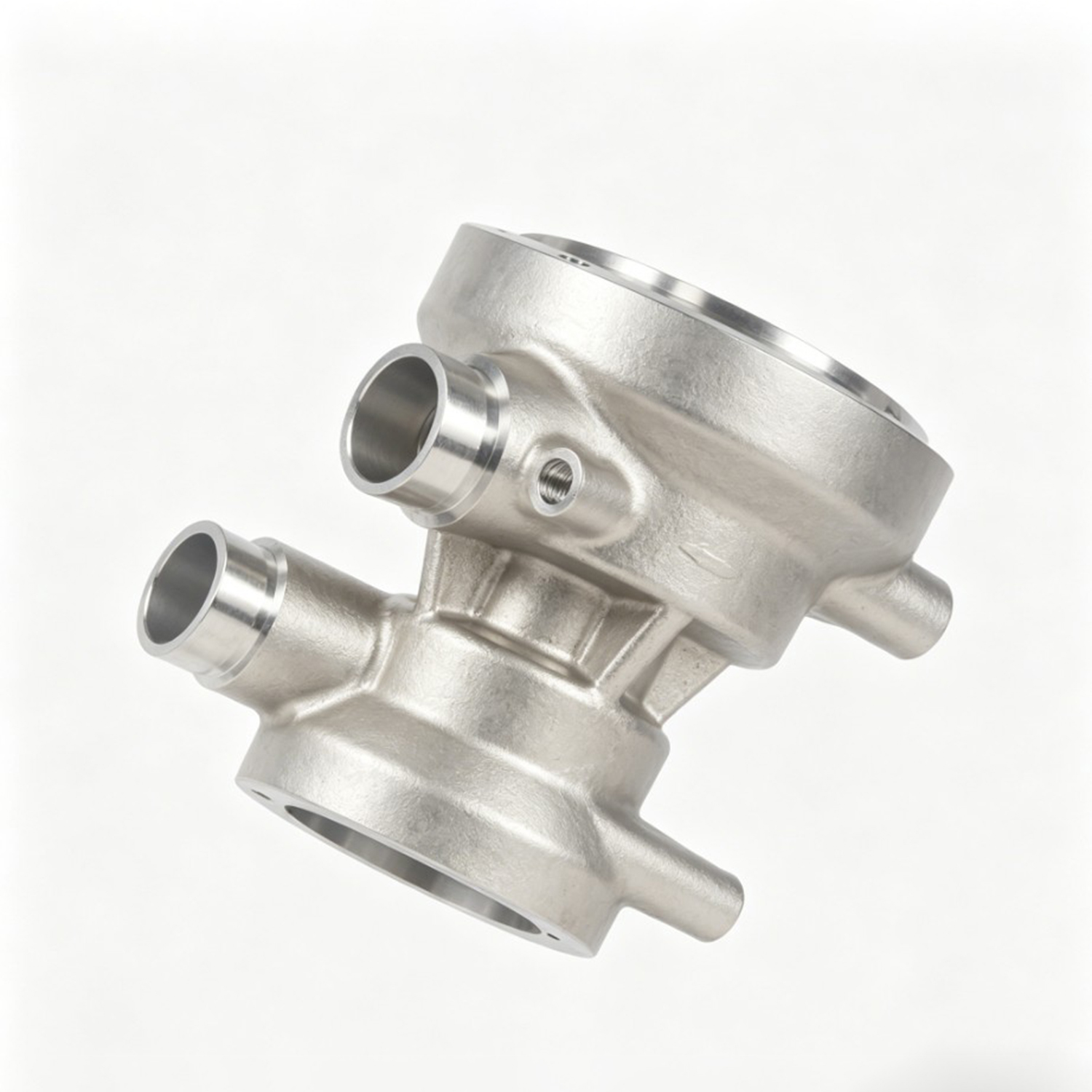

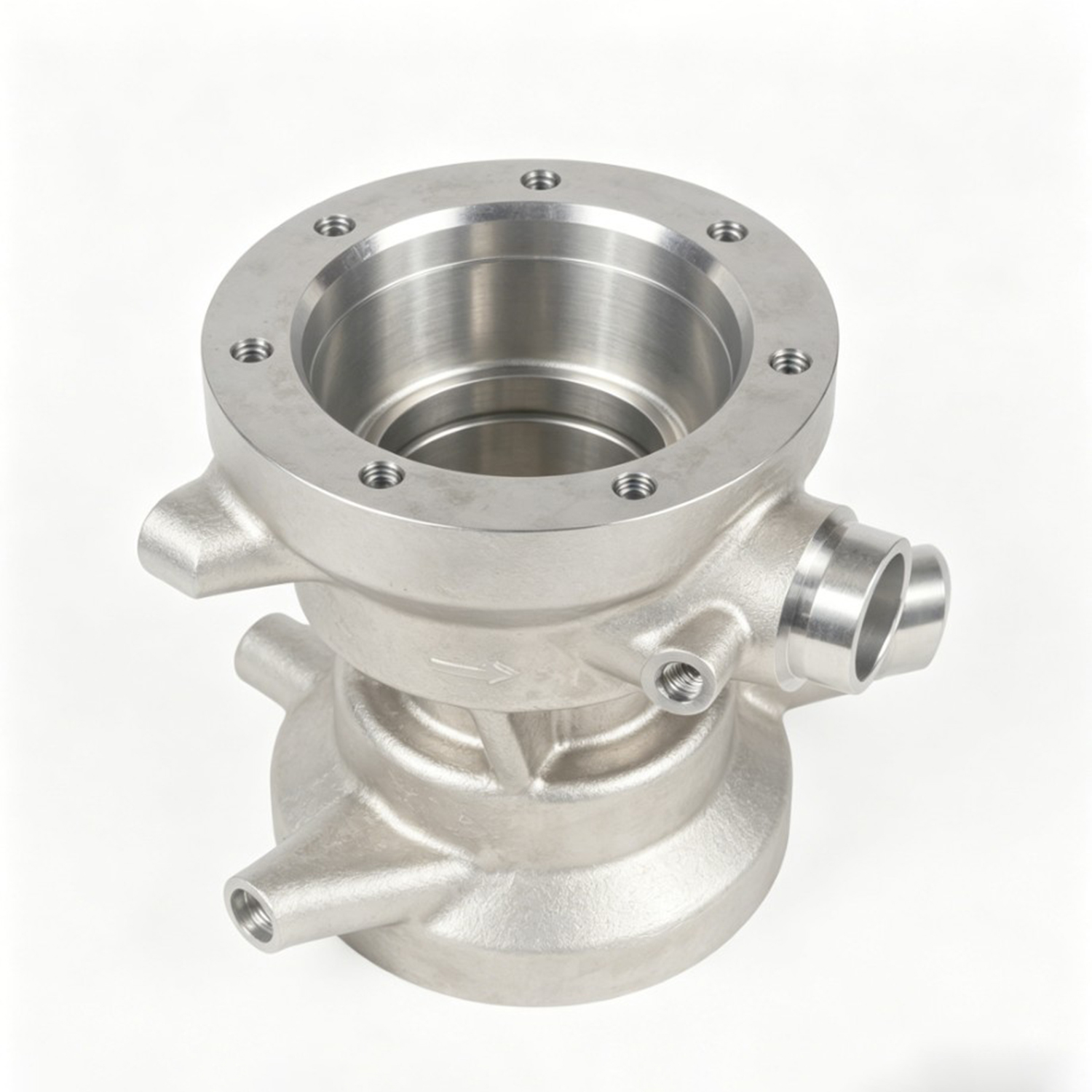

Многоканальный корпус насоса / корпус седла клапана из нержавеющей стали, изготовленный методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали, сплава Хастеллой по требованию.Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.Шестифланцевое монтажное основание с отверстиями, два магистральных канала большого диаметра + один резьбовой канал для измерения давления / выпуска воздуха, с рёбрами жёсткости и монтажными опорами.
Описание
маркер
I.Основные параметры
Материал: Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, дуплексной стали, сплава Хастеллой по требованию.
Технология: Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.
Конструкция: Шестифланцевое монтажное основание с отверстиями, два магистральных канала большого диаметра + один резьбовой канал для измерения давления / выпуска воздуха, с рёбрами жёсткости и монтажными опорами.
Обработка: Прецизионная механическая обработка на станках с ЧПУ. По требованию возможна пассивация, пескоструйная обработка, зеркальная полировка.
Совместимость: Поддерживается изготовление по чертежам заказчика. Комплектующие для насосов, клапанов, оборудования управления потоками жидкости. Возможна замена оригинальных заводских деталей.
II.Основные преимущества
Цельнолитая конструкция без сварных швов — отсутствие риска утечек, длительный срок службы, низкие затраты на обслуживание.
Многоканальная интеграция упрощает трубопроводную обвязку и повышает степень интеграции оборудования.
Нержавеющая сталь обладает высокой коррозионной стойкостью и подходит для широкого спектра сред.
Прецизионная обработка обеспечивает точность размеров, надёжное уплотнение и удобный монтаж.
III. Области применения
Широко применяется в пищевой и фармацевтической промышленности, химической промышленности, системах водоснабжения и водоотведения и других отраслях в качестве ключевого компонента насосов, клапанов и оборудования управления потоками жидкости. Подходит для транспортировки сред в условиях высокого давления, повышенной коррозионной стойкости и многоканальных систем.
