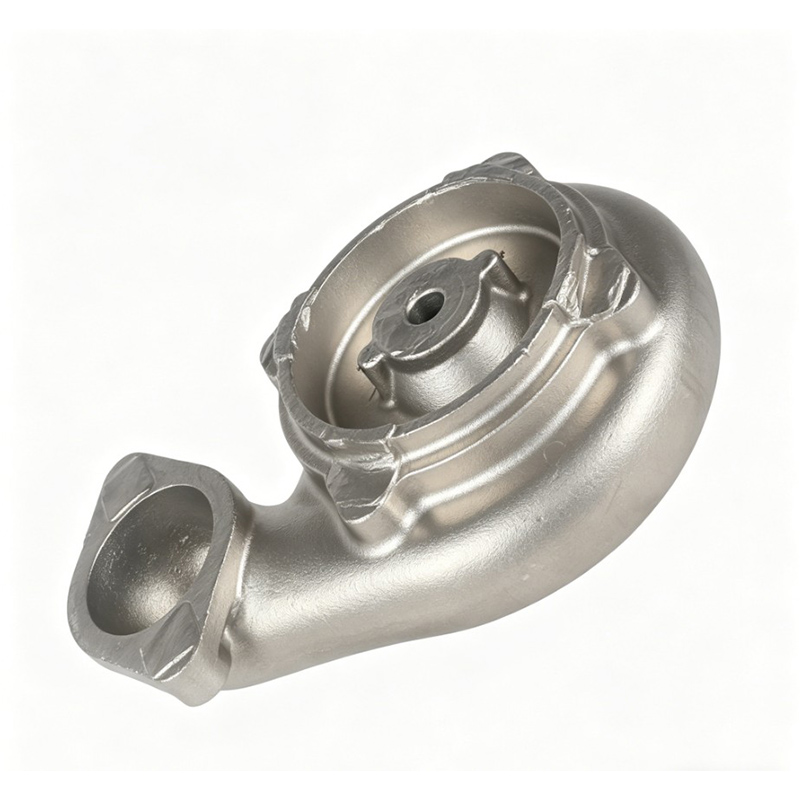

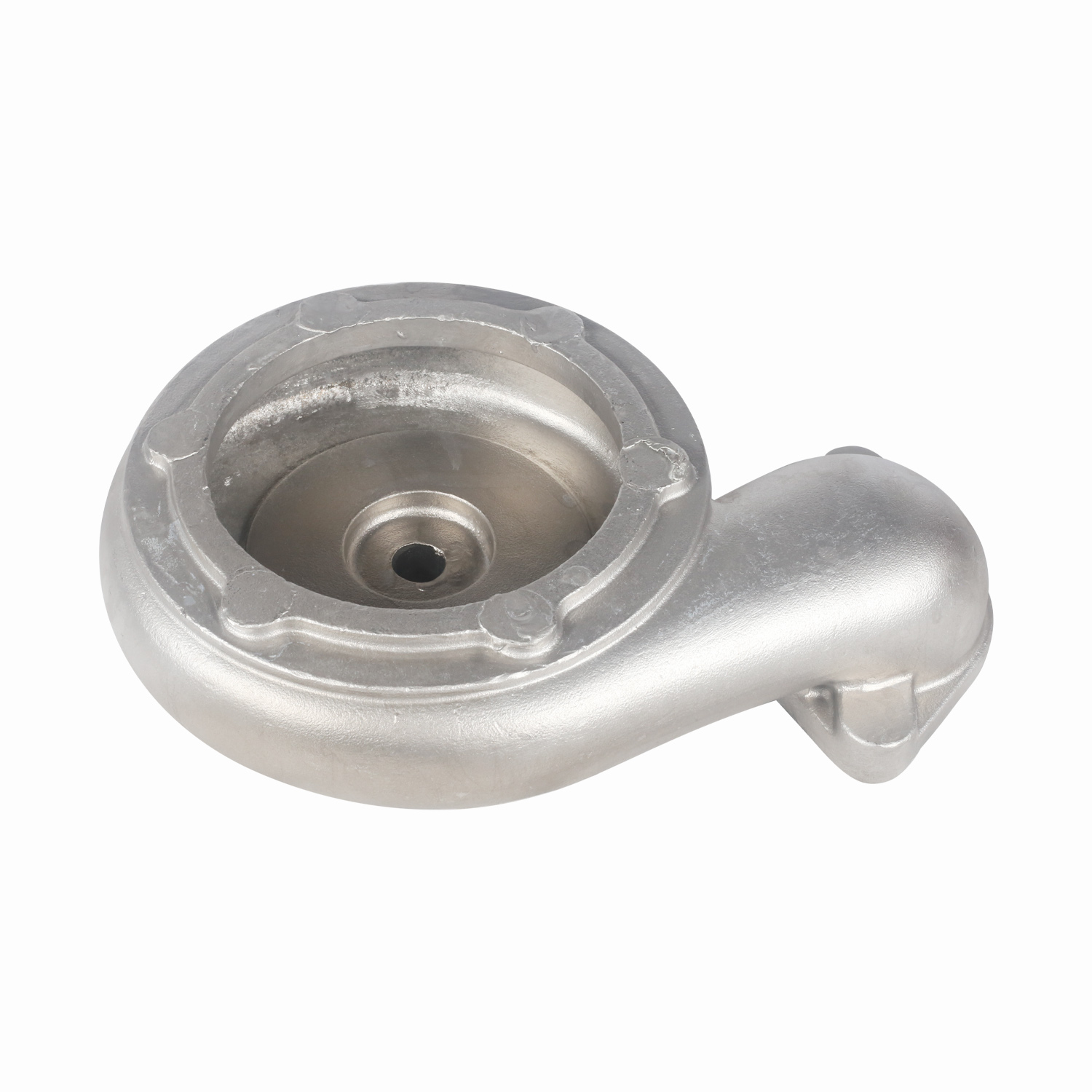

Корпус водяного насоса / улитка (спиральный корпус) из нержавеющей стали, изготовленный методом прецизионного литья
Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, алюминиевого сплава, дуплексной стали по требованию. Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.Спиральный корпус (улитка) с камерой для установки рабочего колеса, основанием с отверстием для вала, входным и выходным патрубками для жидкости и монтажными проушинами.
Описание
маркер
I.Основные параметры
Материал: Нержавеющая сталь 304/316L. Возможно изготовление из углеродистой стали, алюминиевого сплава, дуплексной стали по требованию.
Технология: Цельнолитая конструкция, изготовленная методом прецизионного литья по выплавляемым восковым моделям с этилсиликатным связующим. Отсутствие раковин и газовых пор.
Конструкция: Спиральный корпус (улитка) с камерой для установки рабочего колеса, основанием с отверстием для вала, входным и выходным патрубками для жидкости и монтажными проушинами.
Обработка: По требованию возможна прецизионная механическая обработка на станках с ЧПУ, пассивация, пескоструйная обработка и другие виды обработки.
Совместимость: Поддерживается изготовление по чертежам заказчика. Комплектующие для автомобильных водяных насосов охлаждения, центробежных насосов и другого оборудования. Возможна замена оригинальных заводских деталей.
II.Основные преимущества
Цельнолитая спиральная конструкция (улитка) обеспечивает высокую гидравлическую эффективность и стабильную работу.
Нержавеющая сталь устойчива к коррозии и агрессивным средам, подходит для широкого спектра сред.
Прецизионное литьё обеспечивает точность размеров, удобный монтаж и высокую адаптивность.
Конструкция без сварных швов исключает утечки, снижает затраты на обслуживание и обеспечивает длительный срок службы.
III. Области применения
Широко применяется в автомобилестроении, строительной и дорожной технике, сельскохозяйственном машиностроении, промышленных жидкостных системах. Подходит для водяных насосов охлаждения, центробежных насосов, турбокомпрессоров и другого оборудования. Удовлетворяет требованиям по транспортировке жидкостей, охлаждению и другим рабочим режимам.
